Паяные пластинчатые теплообменники Альфа Лаваль

Альфа-Лаваль является изобретателем паяного пластинчатого теплообменника (ППТ), представляющего собой один из вариантов обычных пластинчатых теплообменников.

Характеристики:
1. Компактность и прочность
2. Простота монтажа
3. Экономическая эффективность

Материал:
Паяный пластинчатый теплообменник состоит из тонких гофрированных пластин из нержавеющей стали, соединенных между собой вакуумной пайкой с использованием меди или никеля в качестве припоя. Теплообменники, паянные медью, чаще всего применяются в системах теплоснабжения или кондиционирования воздуха, в то время как никелепаянные в основном предназначены для пищевой промышленности и для работы с агрессивными жидкостями.

Принцип действия

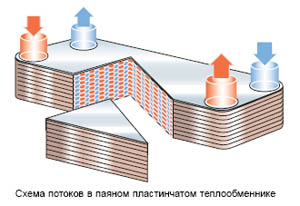

Рабочие среды, участвующие в процессе теплопередачи, через патрубки вводятся в теплообменник. В аппарате рабочие среды распределяются по чередующимся каналам. Каналы, сформированные между пластинами и угловыми отверстиями, расположены таким образом, что две рабочие среды движутся в противоположных направлениях.

Типовая конструкция
Поверхность теплопередачи паяного пластинчатого теплообменника Альфа Нова состоит из пакета тонких гофрированных пластин из нержавеющей стали, уложенных одна на другую и размещенных между двумя торцевыми пластинами. В единый теплообменный блок пластины соединены способом пайки в вакуумной печи с использованием медного припоя. Для противодействия давлению теплоносителя пропаяны также и точки соприкосновения пластин. В тепловых системах наиболее часто используются аппараты, в которых пластины спаяны с помощью меди, в то время как аппараты с никелевой пайкой используются преимущественно в пищевой промышленности и в теплообменных процессах с агрессивными жидкостями.

Процесс теплообмена.
Основное направление потоков в паяных теплообменниках - параллельное, а массовое распределение и скорости сред подбираются для достижения наиболее эффективного процесса теплообмена. В однопроходных теплообменниках все присоединительные патрубки находятся с одной стороны, делая установку аппарата очень удобной.

Подставки и монтажные крепления.
CB26 и более крупные аппараты могут снабжаться специальными приспособлениями для удобного монтажа аппаратов. Их использование делает установку аппаратов легкой и уменьшает нагрузку на трубопроводы обвязки. Аппараты CB26, CB27, CB51 и CB52 могут как устанавливаться на землю, так и монтироваться на стене. Более крупные аппараты CB200 и CB300 всегда снабжаются подставкам и подъемной проушиной для обеспечения возможности простой установки.

Изолирующий материал.
Изоляция теплообменника легко устанавливается и снимается. Изоляция теплообменника обеспечивает минимальные тепловые потери от аппарата в окружающую среду, а также сохраняет комфортные условия в помещении, где устанавливается аппарат. В большинстве моделей в качестве изоляционного материала использован полиуретан с термическим сопротивлением 0,031 Вт/мК. В зависимости от предъявляемых температурных требований существуют 2 модели изоляции: с максимальной температурой 110С и 140С.

Максимальные рабочие параметры.
Паяные пластинчатые теплообменники в связи с отсутствием в них уплотнительных прокладок и прижимных плит способны выдерживать температурный режим в пределах от -160 до 175 0С и предел по рабочему давлению до 32 атмосфер. Еще одним плюсом является его маленький вес и габаритные характеристики по сравнению с его разборным коллегой (при одинаковых режимах работы).

Стандартные материалы

Торцевые пластины: Нержавеющая сталь 316
Патрубки: Нержавеющая сталь 316
Пластины: Нержавеющая сталь 316
Материал припоя: Медь

Преимущества паяных пластинчатых теплообменников

Паяные пластинчатые теплообменники Альфа Лаваль нашли широкое применение в системах отопления, вентиляции и кондиционирования воздуха, для испарения и конденсации фреона в холодильных установках, а также в качестве охладителей масла в гидросистемах.
Высокая эффективность теплообмена в паяных пластинчатых теплообменниках позволяет создавать их очень компактными и легкими в установке в местах с ограниченным пространством.
Поскольку в паяном пластинчатом теплообменнике отсутствуют прокладки, он может применяться в условиях высоких температур и давлений, например, в системах центрального отопления.

Подбор типа теплообменника и его стоимость определяются только в результате точного расчета на основании заложенных мощности и температурных графиков при заданных потерях давления (на основе Опросного листа).

Использование
Паяные теплообменники комфортно используется во всех типах теплообменных процессов с гарантией комфорта, надежности и безопасности. Наиболее часто - в системах отопления для обеспечения комфортной температуры в отапливаемых помещениях: жилых и производственных. Аналогичным образом аппараты используются для нужд горячего водоснабжения, в плавательных бассейнах и т.д.

Автономное и центральное отопление

Основные отопительные системы разделятся на автономные и централизованные. Автономные системы имеют источник тепла вне здания или например, на крыше и подают тепло только в одно здание. Тепло обычно поступает от котла, однако может поступать и от теплового насоса или солнечных панелей. В противоположность этому централизованное отопление поставляет и распределяет тепло на множество отдельных зданий. Тепло может поступать от различных источников, включая геотермальные, электростанции, промышленных предприятий, а также специальных тепловых станций. Вне зависимости от типа отопительной системы теплообменник имеет место в любой системе отопления.

Горячее водоснабжение

Преимущественное направление использования BHE - производство горячей воды в системах ГВС вместо традиционного нагрева в резервуарных системах. BHE мгновенно нагревает воду до требуемой температуры при ее проходе через теплообменник. Это подразумевает что горячая вода становится доступной мгновенно и в любое время. Еще один аспект в пользу использования пластинчатого теплообменника для нужд ГВС - необходимость экономии места в системе нагрева воды: по сравнению с емкостными или кожухотрубными системами нагрева. В случае использования для отопления солнечных панелей BHE решит задачу по разделению воды в солнечных панелях от горячей воды в кране, что необходимо во избежание коррозии и загрязнения панелей.
