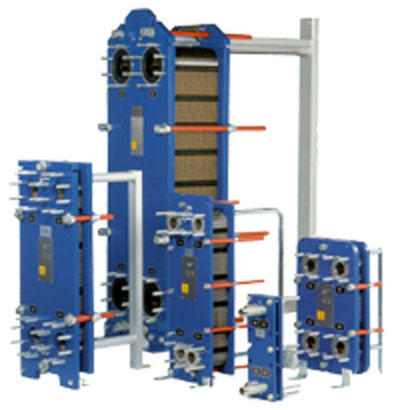

Разборные пластинчатые теплообменники Альфа Лаваль

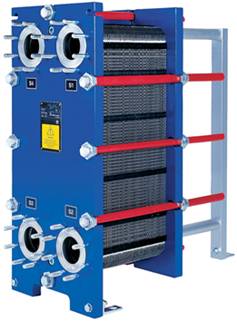

Стандартная конструкция.
Конструкция пластинчатого теплообменника Альфа Лаваль содержит набор гофрированных пластин, изготовленных из коррозионно-стойкого материала, с каналами для двух жидкостей, участвующих в теплообмене. Благодаря удобству конструкции даже один человек сможет легко и быстро работать с большими теплообменниками, используя при этом стандартные инструменты. Это значительно сокращает время простоя, повышает безопасность и значительно увеличивает срок эксплуатации. Пакет пластин размещен между опорной и прижимной плитами и закреплен стяжными болтами. Каждая пластина снабжена прокладкой из термостойкой резины, уплотняющей соединение и направляющей различные потоки жидкостей в соответствующие каналы. Равномерность теплопередачи и легкость управления техническим процессом отчасти зависит от толщины пластин теплообменника. Толщина пластин в усовершенствованных теплообменниках Альфа Лаваль составляет всего 0.4 мм., пластины изготавливаются из нержавеющей стали, что обеспечивает эффективную теплопередачу и внушительную мощность. Каждая пластина штампуется одноходовой выпрессовкой, при давлении до 40000 тон. Таким образом, все пластины идентичны, идеально совпадают при сборке в единый пакет, что уменьшает риск протекания в теплообменнике, в котором установлены сотни таких пластин.
Размещение патрубков для ввода и отвода сред возможно как на опорной, так и на прижимной плитах. Пластины и материалы изготавливаются из материалов, стойких к обрабатываемой среде.

Принцип работы.
Жидкости, участвующие в процессе теплопередачи, через патрубки вводятся в теплообменник. Прокладки, установленные специальным образом, обеспечивают распределение жидкостей по соответствующим каналам, исключая возможность смешивания потоков. Тип пластин и конфигурация каналов выбирается, исходя из заданных технических требований, обеспечивая оптимальные условия процесса теплообмена.

Стандартные материалы:
Материал рамы: Сталь
Покрытие: эпоксидная эмаль
Материал патрубков: Нержавеющая сталь 316, титан
Материал прокладок: Резина: нитрил, Heat-seal, EPDM.

Максимальные рабочие параметры:
В зависимости от необходимого рабочего давления все модели имеют различные варианты рам и пластины различной толщины. Максимальная температура зависит от материала уплотнения и рабочего давления. Возможно изготовление теплообменных аппаратов с использованием «облегченной» рамы (тип FM, допустимое рабочее давление 10 бар.) и «усиленной» рамы (тип FD, допустимое рабочее давление до 25-30 бар).

Пластинчатые теплообменники в отопительных системах

Разборные теплообменные аппараты преимущественно используются во всех типах отопительных систем обеспечивая комфорт, экономичность работы и безопасность. Помимо передачи теплоты от одной среды к другой, аппараты осуществляют дополнительную гидравлическую развязку между первичным и вторичным контурами теплоносителя. Диапазон разборных аппаратов, выпускаемых Alfa Laval покрывает все необходимые запросы для тепловых систем от малой до большой мощности. Благодаря своему гибкому дизайну аппараты могут быть адаптированы для любых специфических нужд потребителей.

Использование пластинчатых теплообменников в системах горячего водоснабжения (ГВС)

Одно из наиболее частых мест применения пластинчатых теплообменников (ПТО) - производство горячей воды в системах ГВС вместо традиционного нагрева в емкостных системах с помощью змеевика-нагревателя. ПТО мгновенно нагревает воду до требуемой температуры при ее проходе через теплообменник. Это подразумевает что горячая вода становится доступной сразу и в любое время. Еще один аспект в пользу использования пластинчатого теплообменника для нужд ГВС - необходимость экономии места в системе нагрева воды: по сравнению с емкостными или кожухотрубными системами нагрева. В случае использования для отопления солнечных панелей ПТО решит задачу по разделению воды в солнечных панелях от горячей воды в кране, что необходимо во-избежание коррозии и загрязнения панелей. Очистка же самого аппарата от загрязнений, благодаря его конструкции, не представляет затруднений.

Нагрев воды в плавательных бассейнах

В летний сезон, когда отопительная система здания не используется, теплообменник может использовать ее мощности для нагрева воды во внешних плавательных бассейнах. Теплообменник устанавливается между внутренним контуром циркуляции воды в бассейне и контуром внутренней отопительной системы здания. Следует учитывать что добавление хлорки в воду контура в бассейне должно проводиться после того, как вода уже прошла через теплообменник. При высоком уровне концентрации хлорки в воде рекомендуется использовать титановые теплообменники.

Пластинчатые теплообменники в системах холодоснабжения.

Требование высокого коэффициента теплопередачи - максимальное сближение температур входа/выхода - главная черта аппаратов, используемых в системах охлаждения, таких как холодильные склады и системы вентиляции. Благодаря богатому опыту Alfa Laval в профилировании пластин, разница между температурами покидающих аппарат потоков достигает 0,5 °С. В добавление следует заметить что эта разница достигается при одном проходе жидкости через аппарат с четырьмя патрубками на передней стороне аппарата, что максимально упрощает монтаж и обслуживание теплообменника.

Централизованное охлаждение (кондиционирование)

Основной компонент системы централизованного охлаждения это источник холода, обычно холодильник. Вода или гликолевый раствор охлаждаются в испарителе, а теплота отводится на стороне конденсации в конденсаторе. В контуре испарителя пластинчатый теплообменник может применяться для разделения двух чистых холодных контуров выполняя функции защиты оборудования от высокого давления (т.н. гидравлическую развязку).

Прямое охлаждение.

Прямое охлаждение является экологически чистым направлением утилизации тепловой энергии. Обеспечивая лучшее использование холодильного оборудования оно создает экологически чистый источник холода. Оно создает удобства и комфорт для пользователя, повышает резервные возможности оборудования, снижает потребность в техническом обслуживании и экономит место, используемое для установки оборудования. Кроме того, оно снижает инвестиционные расходы и повышает универсальность системы. Использование пластинчатых теплообменников в системе прямого охлаждения обеспечивает нейтрализацию перепадов давления между контурами. Широкий диапазон теплообменников Alfa Laval, обладающих различными характеристиками, гарантирует возможность оптимальных технических решений практически для любых целей, связанных с созданием комфортного микроклимата.

Теплоизоляция
Теплоизоляция, разработанная для использования аппаратов в тепловых системах имеется для большинства моделей ПТО. Имеется два типа изоляции: для отопительных систем (теплоизоляция) и для систем охлаждения (холодоизоляция). Смысл наличия двух различных типов изоляции состоит в том, что минеральная вата будет пропитываться конденсатом и становиться влажной если она будет использована на аппарате с температурой ниже, чем температура окружающей среды. Полиуретан более дорогостоящий материал, чем минеральная вата, но технически для целей охлаждения его использование более целесообразно. Хотя с таким же успехом его можно применять для нужд теплоизоляции.

Изоляция для отопления

Изоляция для отопления состоит из слоя минеральной ваты толщиной 65 мм облицованного 1 мм алюминиевым листом с внешней стороны и алюминиевой фольгой изнутри. Она закрывает ПТО со всех сторон за исключением нижней части. Различные элементы изоляции крепятся друг другу с помощью защелок.

Изоляция для охлаждения

Изоляция для охлаждения состоит из 60 мм слоя полиуретана облицованного 1мм алюминиевым листом с внешней стороны и алюминиевой фольгой изнутри. Она закрывает ПТО со всех сторон за исключением нижней части. Различные элементы изоляции крепятся друг другу с помощью защелок.



Подбор типа теплообменника и его стоимость определяются только в результате точного расчета на основании заложенных мощности и температурных графиков при заданных потерях давления (на основе Опросного листа). Если условия работы в будущем изменятся, теплообменник может быть легко увеличен или модернизирован.
