Паяные пластинчатые теплообменники Funke

В сфере производства паяных теплообменников компания располагает обширной программой по стандартным и специальным исполнениям для более "тяжелых" случаевприменения, таких как машино- и приборостроение, а также для случаев применения, не требующих больших затрат, например, в системах домашнего водоснабжения.

Несомненным преимуществом паянных пластинчатых теплообменников производства фирмы FUNKE является:

• Компактная конструкция, небольшой вес.
• Большая тепловая мощность благодаря особенному профилю пластин и дополнительно встроенным турбулентным пластинам.
• Серии для специальных случаев применения, например, охлаждение масел и газов.
• Длительный срок эксплуатации при минимальном уходе.
• Широкий спектр применений при использовании новейших ноу-хау из различных областей индустрии и других отраслей теплопередающих технологий.

Паяные теплообменники фирмы FUNKE (стандартное исполнение GPL) состоят из высококачественных стальных пластин, которые спаиваются вакуумным способом в один компактный, устойчивый к давлению блок. В качестве припоя используется медь или никель. При сборке каждая вторая пластина поворачивается на 180 градусов, образуя разделенные каналы, по которым протекают (как правило, в противотоке) участвующие в теплообмене среды.

Для специальных случаев применения (в зависимости от типа) возможно создание параллельного потока сред. Определенный профиль пластин или дополнительно встроенные турбулентные пластины (тип TPL) обеспечивают высокую степень турбулентности потока, что гарантирует эффективную теплопередачу даже при низких объемных расходах и сокращает до минимума риск загрязнения.

Материалы (стандартные серии):
Пластины: 1.4401 / AISI 316
Припой: медь (серии GPL,TPL, SPL) никель (NPL)

Тип теплообменника GPL.
Теплообменные пластины с V-рельефом для универсального применения при использовании сред с низким коэффициентом вязкости

Теплообменники серии GPL отличает гармоничное соотношение высокой мощности теплопередачи и низких потерь давления. Даже при небольшом расходе сред термодинамически оптимально подобранный профиль пластин приводит к высокой турбулентности потока, благодаря которому достигается максимально эффективное использование площади теплообмена и наблюдается сильныйэффект самоочистки.

Среды:

• вода / вода
• масло / вода
• газ / жидкость
• многие другие (в зависимости от коэффициента сопротивления и вязкости материалов)

Применение:
(нагревание, охлаждение, конденсация) отбор и регенерация тепла в коммунальной энергетике, процесcной и охладительной технике, машиностроении
водонагрев / производственная вода
отопительная техника (солнечное, центральное и напольное отопление)

Рабочие условия:
макс. рабочее давление 30 бар
рабочая температура
мин. -160 .С
макс. +200 .С
тепловая мощность от 2,0 до 2000 кВт

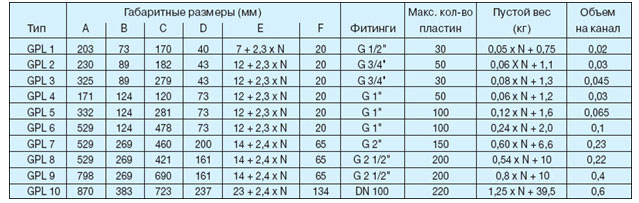

1: теплая сторона ВХОД
2: холодная сторона ВЫХОД
3: теплая сторона ВЫХОД
4: холодная сторона ВХОД













N- количество пластин

Тип теплообменника TPL.
Мощнейший теплообменный блок для сред с высокой и средней степенью вязкости

Серия TPL разработана специально для случаев применения в машино- и приборостроении (например, охлаждение гидравлических и моторных масел). Объем проточных каналов теплообменников данной серии до 80 % больше объема каналов аппаратов с классическими теплообменными пластинами. Благодаря специальным турбулентным пластинам, диагональному потоку сред и максимально широкому диаметру присоединений достигается огромная мощность теплопередачи.

По сравнению со стандартными теплообменниками при использовании сред с высокой степенью вязкости размеры аппаратов могут быть значительно меньше.

Среды:

• масло / вода
• вода / вода
• газ / жидкость (конденсация)
• другие среды по запросу

Применение
(нагревание, охлаждение, конденсация) отбор и регенерация тепла в машиностроении, процессной и холодильной технике а также в системах домашнего теплоснабжения, например, охлаждение смазочных масел теплоцентрали сепарация тепла конденсирующих потолков

Рабочие условия:
макс. рабочее давление 30 бар
рабочая температура
мин. -160 .С
макс. +200 .С
тепловая мощность от 2,0 до 2000 кВт

Универсальный, применим для различных сред.
Примечание: паяные теплообменники не рекомендуется применять для следующих сред: морская вода, аммиак, силиконовые масла и среды, содержащие высокий процент хлоридов (исключение: серия NPL).

1: теплая сторона ВХОД
2: холодная сторона ВЫХОД
3: теплая сторона ВЫХОД
4: холодная сторона ВХОД











N- количество пластин
