Инструкция по установке и эксплуатации терморегулятора EBERLE универсального применения, модель ITR 3 528 35 (терморегулятор монтируется на планку)

1. Функции

Необходимая температура устанавливается регулирующим диском. Установка температуры может быть заблокировано кнопкой, расположенной ниже регулирующего диска.

Внимание! Блокировка и ограничение диапазона обеспечивают защиту от неправильных установок. Не поворачивайте регулирующий рычаг с большим усилием.

Если рычаг с легкостью не поворачивается, проверьте контрольную кнопку на блокировку. Если температура не достигла заданного уровня, 2 и 3 контакты замкнуты.

В этом случае загорается зеленая лампочка.

2. Датчик

Применяя стандартный датчик в жидкой среде, необходимо использовать защитную капсулу. Датчик должен максимально соприкасаться с поверхностью.

Используя воздушный датчик, необходимо исключить действие прямых солнечных лучей, сквозняков, нагревательных приборов и др.

Максимальная длина сенсорного кабеля (сечение 1,5 кв.мм), не влияющая на точность контроллера, может достигать 50 метров. В случае, когда сенсорный кабель проложен в капсуле или недалеко от кабеля под высоким напряжением, необходимо использовать экранированный кабель. Экран должен быть подсоединен к 4-ому разъему.

Т (ОС) R (OM) Т (ОС) R (OM) Т (ОС) R (OM)
-50 500 25 1000 110 1774
-50 525 30 1039 120 1882
-40 577 40 1118 125 1937
-30 632 50 1202 130 1993
-20 691 60 1288 140 2107
-10 754 70 1379 150 2225
0 820 80 1472 160 2346
10 889 90 1569 170 2471
20 962 100 1670 175 2535

4. Технические характеристики

  • Рабочее напряжение - АС 220/230 В
  • Допустимое отклонение - 187…242 В
  • Рабочее напряжение -  АС, 240 В
  • Допустимое отклонение - 204…264 В
  • Рабочее напряжение - АС, 110/115 В
  • Допустимое отклонение - 93…127 В
  • Рабочее напряжение - АС, 24 В
  • Допустимое отклонение - 20,4…26,4 В
  • Частота - 50/60 Гц
  • Допустимое отклонение - 48…62 Гц
  • Рабочее напряжение - DC, 24 В
  • Допустимое отклонение - 21,6…26,4 В
  • Максимальные значения коммутации - 240 В - 10(4) A
  • Диапазон температур
    Номинальное значение
    -40…+20 С/0…+60 С
    +20…+80 С/+40…+100 С
    +100…+160 С
  • Температура окружающей среды
    Рабочая - +10…+50 С
    Хранения -  -40…+70 С
  • Переключающий дифференциал - 1 К
  • Контакт Переключающийся.

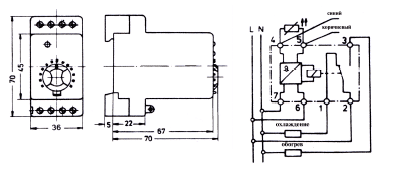

Геометрические размеры
