3. Водоотведение

3.1.НАСОСЫ ДЛЯ ВОДООТВЕДЕНИЯ

Wilo Drain TM (W)

Описание: Насосы для отвода воды из подвалов

Область применения: Для перекачивания чистой или слегка загрязненной воды:

• из резервуаров, шахт или котлованов
• при затоплении
• для отвода воды из спусков в подвалы и подвалов

Достоинства:

• Всегда чистая насосная шахта благодаря TMW со взмучивающим устройством
• Откачивание жидкости до уровня 5 мм (у насосов TM 25/6)
• Нет запаха от перекачиваемой среды
• Простая инсталляция
• Высокая надежность в эксплуатации
• Простое обслуживание

Подробнее"

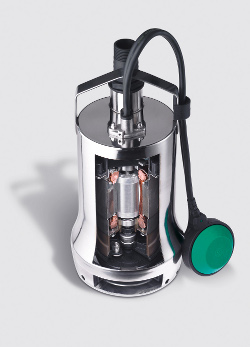

Wilo Drain TS (W)

Описание: Погружные насосы для грязной воды

Область применения:Для перекачивания грязной воды с посторонними частицами макс. Ø 10 мм:

• из бытовой канализации/канализации земельных участков
• на очистных сооружениях
• из промышленных и технологических систем
  Способы установки:

• в погруженном состоянии стационарно
• в погруженном состоянии с возможностью переноса

Достоинства:

• Нержавеющая сталь & композитные материалы
• Небольшой вес
• Разъемный соединительный кабель
• Разъемный поплавковый выключатель при исполнении A
• Термическое реле мотора для 3~, также без прибора управления для TS 40

Подробнее"

Wilo Drain TC

Описание: Дренажные погружные водяные насосы для грязной воды

Технические характеристики:

• Диаметр - 1 1/2
• Электропитание - 220 В
• Мощность - 500 Вт
• Макс. напор- 8 м
• Макс. подача - 15 м3/ч
• Макс. температура - 40С

Wilo Drain KS

Описание: Погружные насосы для грязной воды

Область применения: Для отвода воды из котлованов, подвалов, шахт и водоемов
Предназначен для использования в фонтанах

Достоинства:

• Долгий срок службы
• Высокая надежность в эксплуатации
• При низком уровне воды возможно всасывание воды вместе с воздухом
• Подходит для постоянного режима работы

Подробнее"

Wilo Drain PU (S)

Описание: Самовсасывающий насос

• Условный проход: RP 11/2
• Перекачиваемая жидкость: малозагрязненная и морская вода
• Размер твердых частиц: max 5 мм
• Температура жидкости: max 35 C

Достоинства:

• Гидравлическая часть из синтетического материала
• Встроенный обратный клапан
• Малый вес и удобная ручка для переноса.

Инструкция по монтажу и эксплуатации

Wilo Drain LPC

Описание: Самовсасывающий насос для грязной воды

• Перекачивание грязной воды с малыми твердыми частицами из котлованов и водоемов
• для полива/орошения зеленых насаждений и садовых участков
• отвод фильтрационной воды
• мобильное использование для отвода воды

Достоинства

• Долгий срок службы
• Прочная конструкция
• Простое управление
• Простое обслуживание
• Удобное техобслуживание
• Использование с возможностью перемещения насоса

Подробнее"

Wilo Drain VC

Описание: Вертикальный насос для грязной воды

Область применения: Для перекачивания жидкости / грязной воды температурой до 100° C (напр., для отвода конденсата, жидкости из приямка котельных установок, затопляемых подвалов)
Макс. проход для сферических частиц Ø 5 мм или Ø 7 мм (VC 40)
Макс. температура перекачиваемой жидкости 100° C

Достоинства:

• Встроенное реле мотора
• Долгий срок службы
• Простой ввод в эксплуатацию
• Подсоединение вне перекачиваемой жидкости
• Возможность длительного простоя

Подробнее"

Wilo Drain TMT (C)

Описание: Погружные насосы для грязной воды

Для перекачивания конденсата, горячей воды и агрессивных жидкостей

Достоинства:

• Высокая температуростойкость
• Подходит для перекачивания агрессивных жидкостей

Подробнее"

Wilo Drain TP

Описание: Погружные насосы для сточных вод

Область применения: Для перекачивания фекалий, коммунальных и промышленных сточных вод также и с длинноволокнистыми частицами:

• из бытовой канализации/канализации земельных участков
• на станциях водоснабжения и сточных вод
• на очистных сооружениях
• из промышленных и технологических систем


Высокая надежность в эксплуатации благодаря оптимальному свободному проходу для сферических частиц

За счет малого веса оптимально подходит в качестве аварийного/запасного насоса

Способы установки:

• в погруженном состоянии стационарно
• в погруженном состоянии с возможностью переноса
• в сухом состоянии в вертикальном положении (без взрывозащиты)

Установка в непогруженном состоянии в горизонтальном положении по запросу

Достоинства:

• Нержавеющая сталь & композитные материалы
• Серийная взрывозащита
• Небольшой вес
• Разъемный соединительный кабель
• Серийно с охлаждающим кожухом
• Коррозионностойкий (например, отвод воды из бассейна)

Инструкция по монтажу и эксплуатации

Подробнее"

Wilo Drain MTC

Описание: Погружные насосы с режущим механизмом для отвода сточных вод

Отвод сточных вод с содержаниемфекалий, а также бытовых или промышленных сточных вод, содержащих длинноволокнистые частицы, от отдельных объектов, а также использование в промышленности.

Режущий механизм измельчает твердыевключения до таких размеров, при которых обеспечивается беспрепятственная перекачка среды.

Достоинства:

• Масляная камера
• Высокий КПД
• Скользящее торцевое уплотнение SiC со стороны насоса
• Продольно водостойкий кабель
• Исполнение с взрывозащитой (опция MTC 32)

Подробнее"

Wilo Drain MTS

Описание: Погружные насосы для сточных вод с режущим механизмом

Область применения: Для перекачивания сточных вод с фекалиями в системах напорного водоотведения

Достоинства:

• Запатентованный режущий механизм
• Высокий КПД
• Низкие производственные расходы
• Отсутствие засорения и блокировки
• Высокая надежность в эксплуатации
• Коррозионностойкий мотор из нержавеющей стали 1.4404 (316 L)

Дополнительно при MTS 40 E:

• Двойное скользящее торцевое уплотнение и масляная камера
• Особо прочный кабель для мотора (NSS Höu)

Инструкция по монтажу и эксплуатации

Подробнее"

Wilo Drain STS

Описание: Погружные насосы для сточных вод

Область применения: Для перекачивания фекалий, коммунальных и промышленных сточных вод также и с длинноволокнистыми частицами:

• из бытовой канализации/канализации земельных участков
• на станциях водоснабжения и сточных вод
• на очистных сооружениях
• из промышленных и технологических систем.

Высокая надежность в эксплуатации благодаря оптимальному свободному проходу для сферических частиц

Способы установки:

• в погруженном состоянии стационарно
• в погруженном состоянии с возможностью переноса

Достоинства

• Разъемный соединительный кабель
• Мотор из нержавеющей стали

Инструкция по монтажу и эксплуатации

Подробнее"

Wilo Drain FA

Описание: Погружные насосы для сточных вод

Область применения: Для перекачивания фекалий, коммунальных и промышленных сточных вод также и с длинноволокнистыми частицами:

• из бытовой канализации/канализации земельных участков
• на станциях водоснабжения и сточных вод
• на очистных сооружениях
• из промышленных и технологических систем

Достоинства:

• Разделительная камера с двойным уплотнением
• Широкий диапазон мощности

Подробнее"

3.2. ГОТОВЫЕ НАСОСНЫЕ УСТАНОВКИ ДЛЯ ВОДООТВЕДЕНИЯ

Wilo DrainLift CON

Описание: Установка для отвода конденсата

Область применения: Для перекачивания конденсата из генератора тепла, использующего теплоту сгорания топлива

Системы охлаждения и кондиционирования (например, холодильники, охлаждаемые витрины, испарители)

Достоинства:

• Бесшумная эксплуатация
• 2 входных отверстия
• Серийный аварийный контакт
• Удобный монтаж
• Различные варианты входа/выхода

Инструкция по монтажу и эксплуатации

Подробнее"

Wilo DrainLift BOX

Описание: Установка отвода грязной воды (подпольный монтаж)

Установка для отвода грязной воды со встроенным погружным насосом для установки в подпольном помещении старых и новых домов для автоматического отвода воды

• из затапливаемых помещений
• из гаражей
• из подвалов
• от душей
• раковин и т. д.

Достоинства:

• Удобный монтаж благодаря встроенному насосу и обратному клапану
• Большой объем резервуара
• Удобное техобслуживание
• Насосы с напорным трубопроводом

Инструкция по монтажу и эксплуатации

Подробнее"

Wilo Opti Box TMP

Описание: Установка отвода грязной воды (напольный монтаж)

Автоматическая установка отвода грязной воды для отвода бытовых стоков без фекалий от стиральных машин (без длинноволокнистых частиц), ванн и душевых кабин (нехлорированная вода).

Применение этой установки для отвода стоков с фекалиями не допустимо, в этих случаях рекомендуем использовать установки серии Wilo-DrainLift S–XXL

Достоинства:

• Современный дизайн
• Возможен сток душевой воды с высоты 110 мм
• Бесшумная работа благодаря встроенному погружному насосу

Инструкция по монтажу и эксплуатации

Подробнее"

Wilo DrainLift KH

Описание: Компактная установка для отвода сточных вод

Готовая к подключению установка с режущим механизмом для отвода сточных вод с фекалиями (прямое подключение к унитазу) от одного туалета, с возможным подключением слива от душа, раковины или биде в случаях, когда не обеспечен естественный слив в канализацию или когда уровень грязной воды/стоков находится ниже уровня обратного подпора.

Следует соблюдать нормы DIN EN 12050-3, а также DIN 1986-100. Для подключения нескольких источников сточных вод, а также иных, не упомянутых здесь, рекомендуется применение установок серии Wilo-DrainLift S–XXL.

Достоинства:

• Современный компактный дизайн
• Простой монтаж благодаря самоуплотняющемуся, прямому подключению к унитазу

Инструкция по монтажу и эскплуатации

Подробнее"

Wilo DrainLift XS-F

Описание: Напорная установка отвода фекалиесодержащих сточных вод для ограниченного использования, предусмотренная для настенного монтажа.

Готовая к подключению напорная установка отвода фекалиесодержащих сточных вод для ограниченного использования (с прямым подключением к навесному унитазу), предусмотренная для настенной инсталляции.

Для отвода сточных вод от отдельного унитаза, а также дополнительно от одного умывальника, одной душевой или одного биде, от которых загрязненная вода/стоки не могут бытьотведены самотеком в канализационную сеть, или для отвода загрязненной воды/стоков, скапливающихся ниже уровня обратного подпора в канализационной сети.

Следует соблюдать нормы DIN EN 12050-3, а также DIN 1986-100.

При подключении нескольких источников сточных вод, а такжеиных источников, рекомендуется применениеустановок серии Wilo-DrainLift S - XXL.

Достоинства:

• Низкий уровень шума при работе для более удобной эксплуатации
• Надежность в эксплуатации благодаря встроенной аварийной сигнализации
• Несложная и быстрая инсталляция: включая все соединительные манжеты
• Встроенный фильтр с активированным углем, готовый к эксплуатации

Подробнее"

Wilo DrainLift S

Описание: Установка для отвода сточных вод

Высококачественная, готовая к подключению установка для отвода сточных вод по DIN EN 12050-1 для перекачивания неочищенных сточных вод, которые невозможно отвести в канализационную систему за счет естественного перепада высот.

Wilo-DrainLift S отвечает требованиям нормы DIN EN 12050-1, а также монтажным и контрольным положениям Института строительной техники; компактные размеры в сочетании с оптимальной монтажной площадью обеспечивают различные возможности применения:

• Последующий монтаж душевых кабин, туалетов, саун и т.д.
• Монтаж туалетов в квартирах на полуподвальных этажах
• Расширение/ремонт квартир и зданий

Инновативное сочетание различных возможностей монтажа единой установки для отвода сточных вод, например:

• Непосредственное подсоединение туалетов
• Отвод воды из каждого помещения в отдельности
• Настенный монтаж/монтаж в стену

Достоинства:

• Индивидуально выбираемые входы
• Возможен монтаж, близкий к настенному монтажу
• Небольшой вес
• Компактная установка
• Монтажная глубина только 30 см

Инструкция по монтажу и эксплуатации

Подробнее"

Wilo DrainLift M/L

Описание: Установка для отвода сточных вод

Установка для отвода сточных вод из жилых домов и промышленных зданий (например, ресторанов, универмагов и т. д.). Неочищенные сточные воды, которые невозможно отвести в канализационную систему за счет естественного перепада высот, и сточные воды из туалетных систем, скапливающиеся ниже уровня обратного подпора, согласно норме DIN EN 12056/DIN 1986-100 должны отводиться в центральную канализацию за счет автоматической установки водоотведения.

Сточные воды с содержанием нефтяных масел или взрывоопасных примесей должны отводиться через масло– или бензиноуловители, сточные воды с содержанием жиров — через жироуловители, а с содержанием песка — через пескоуловители. В случаях, когда подвод сточных вод к установке водоотведения во время обычного режима работы не должен прерываться, установка водоотведения должна быть оснащена второй системой подачи (DrainLift M2/L2/XL2) той же производительности, которая бы автоматически включалась в случае необходимости (DIN EN 12050-1 A1).

Достоинства:

• Индивидуально выбираемые входы
• Небольшой вес
• Энергонезависимая аварийная сигнализация
• Встроенный обратный клапан
• Большой объем резервуара

Инструкция по монтажу и эксплуатации

Подробнее"

Wilo DrainLift  XL

Описание: Установка для отвода сточных вод

Установка для отвода сточных вод из жилых домов и промышленных зданий (например, ресторанов, универмагов и т. д.). Неочищенные сточные воды, которые невозможно отвести в канализационную систему за счет естественного перепада высот, и сточные воды из туалетных систем, скапливающиеся ниже уровня обратного подпора, согласно норме DIN EN 12056/DIN 1986-100 должны отводиться в центральную канализацию за счет автоматической установки водоотведения.

Сточные воды с содержанием нефтяных масел или взрывоопасных примесей должны отводиться через масло– или бензиноуловители, сточные воды с содержанием жиров — через жироуловители, а с содержанием песка — через пескоуловители. В случаях, когда подвод сточных вод к установке водоотведения во время обычного режима работы не должен прерываться, установка водоотведения должна быть оснащена второй системой подачи (DrainLift M2/L2/XL2) той же производительности, которая бы автоматически включалась в случае необходимости (DIN EN 12050-1 A1).

Достоинства:

• Большой объем резервуара
• Энергонезависимая аварийная сигнализация
• Только один напорный трубопровод (встроенный разветвленный трубопровод)
• Встроенный обратный клапан
• Подходит для длительной работы

Подробнее"

Wilo DrainLift XXL

Описание: Установка для отвода сточных вод

Установка для отвода неочищенных сточных вод, которые невозможно отвести в канализационную систему за счет естественного перепада высот, и сточных вод из туалетных систем, скапливающихся ниже уровня обратного подпора и поэтому (согласно норме DIN 1986/EN 12050) требующих отвода в центральную канализацию за счет автоматической установки водоотведения.

Сточные воды с содержанием нефтяных масел или взрывоопасных примесей должны отводиться через масло– или бензиноуловители, сточные воды с содержанием жиров — через жироуловители, а с содержанием песка — через пескоуловители. Сточные воды, содержащие кислоту, необходимо нейтрализовать. Если требуется обеспечить непрерывное отведение сточных вод, то согласно норме DIN 1986/EN 12050 требуется резервный насос (двухнасосная установка).

Достоинства:

• Большой объем резервуара
• Небольшой вес
• Широкий диапазон мощности
• Подходит для длительной работы

Инструкция по монтажу и эксплуатации

Подробнее"

Wilo DrainLift FTS

Описание: Напорная установка для отвода сточных вод с системой отделения твердых веществ

Система отделения твердых веществ DrainLift FTS является напорной установкой для отвода сточных вод, предназначенной для водоотведения из промышленных зданий и комплексов зданий (например, отелей, магазинов и т. д.).

Неочищенные сточные воды, которые невозможно отвести в канализационную систему за счет естественного перепада высот, и сточные воды, скапливающиеся ниже уровня обратного подпора, согласно норме DIN EN 12056/DIN 1986-100 должны отводиться в центральную канализацию за счет автоматической установки водоотведения.

Сточные воды с содержанием нефтяных масел или взрывоопасных примесей должны отводиться через масло– или бензиноуловители, сточные воды с содержанием жиров — через жироуловители, а с содержанием песка — через пескоуловители.

Достоинства:

• Система практически не засоряется благодаря отделению твердых веществ
• Высокий КПД благодаря насосам с небольшим проходом для сферических частиц
• Большая величина напора
• Готовая к подключению и полностью погружная система
• Большой объем резервуара

Подробнее"

Wilo DrainLift WS 40-50

Описание: Шахтная насосная станция

Станция Wilo-DrainLift WS 40-50 в соответствии с EN 12050 является автоматической напорной установкой для отвода сточных вод; предусмотрена для надежного отвода содержащих или несодержащих фекалии (в зависимости от типа) сточных вод из зданий, где место слива расположено ниже уровня обратного подпора.

Установку можно монтировать как в здании, так и вне здания в виде шахты из синтетического материала, устанавливаемой в грунте; лучше всего установка подходит для сезонного отвода загрязненной воды (в кемпингах, на дачах…) или для использования в регионах с незначительной глубиной промерзания грунта и для напорного водоотвода

TP 50 и TP 65: для сточных вод, загрязненных крупными частицами; свободный проход для сферических частиц 44 мм, разъемный соединительный кабель
MTS 40/…: применяется для сточных вод, загрязненных крупными частицами, и фекалий; серийная взрывозащита (только 3~400 В), разъемный соединительный кабель; не подверженный засорению режущий механизм сферической формы с направленным внутрь вращающимся резаком

Достоинства:

• Произвольный выбор места подсоединения подводящего патрубка
• Разные варианты монтажа благодаря возможности опционального удлинения шахты
• Простые монтаж и техобслуживание насосов благодаря надводной муфте (насосы Wilo-Drain TP50, TP65, MTS40/...)
• Также возможно использование насосов с режущим механизмом Wilo-Drain MTS 40...

Подробнее"

Wilo DrainLift WS-625

Описание: Шахтная насосная станция

Шахта для одного насоса, предусмотренная для отвода загрязненных и сточных вод от инженерных систем здания, из помещений и с площадей, расположенных ниже уровня обратного подпора (EN752).

WS-625 монтируется в грунт вне здания; недорогое решение, быстрый и простой монтаж для каждого проектировщика и застройщика; применяется как готовая к подключению шахтная насосная станция для напорного водоотвода и как насосная станция для дренажного водоотвода

TMW 32: для слегка загрязненных сточных вод, свободный проход для сферических частиц 10 мм

TC 40: для сточных вод, загрязненных крупными частицами; свободный проход для сферических частиц 35 мм

MTS 40/...: применяется для сточных вод, загрязненных крупными частицами, и фекалий; серийная взрывозащита (только 3~400 В), разъемный соединительный кабель; не подверженный засорению режущий механизм сферической формы с направленным внутрь вращающимся резаком

Достоинства:

• Небольшой диаметр шахты (625 мм)
• Много вариантов использования благодаря различной монтажной высоте
• Изделие в полном сборе со встроенной арматурой и уплотнениями
• В зависимости от выбранного перекрытия (принадлежности) шахта может выдержать вес человека или даже автомобиля

Инструкция по монтажу и эксплуатации

Подробнее"
