Подбор оборудования для обвязки котла

То, что Котел, пожалуй, один из важнейших элементов в системе частного отопления, знают очень многие и подходят к выбору котла ответственно. Но, к сожалению, многие часто забывают, что Котел далеко не единственный узел в частной котельной и для его правильной работы, а также  комфортного существования в доме необходим правильный подбор сопутствующего оборудования.

Например, никакая современная котельная не сможет обойтись без правильно подобранного мембранного расширительного бака, запорной арматуры, группы безопасности и циркуляционного насоса, подпиточного устройства. Без этих важнейших элементов она просто не будет работать, или станет вовсе не безопасна и неудобна в ее эксплуатации.

Мембранный расширительный бак: для чего он нужен?

Как известно при нагревании объем жидкости увеличивается, причем объем увеличения жидкости может достигать 10-15% от объема системы. Конечно, такой дополнительный объем горячего теплоносителя чем-то должен быть компенсировать, иначе просто происходит разрыв труб, выдавливания прокладок, срыв кранов и так далее.

Чтобы этого избежать в систему устанавливают расширительный бак: открытый (в самой  верхней точке системы) или мембранный расширительный бак. Мембранный расширительный бак состоит из двух полостей разделенных теплостойкой резиновой мембраной, выполненной в виде груши. Во внутреннюю полость мембраны поступает избыток теплоносителя  во время расширения. Между мембраной и стенками бака содержится под небольшим давлением инертный газ. Газ сжимается, когда внутренняя полость заполняется теплоносителем при нагревании, а в момент остывания теплоносителя,  когда происходит уменьшение его объема, газ выталкивает теплоноситель обратно в трубопровод.

У мембранного бака масса преимуществ. Вот только некоторые из них:

1. Мембранный бак можно расположить в любом месте, например, рядом с  котлом. Тогда как открытый – а  зачастую он не малого объема, - должен располагаться в самой верхней точке системы отопления, что делает неудобным его эксплуатацию.
2. Срок «жизни» радиаторов и котла дольше, так как мембранный бак не допускает контакта воды с  воздухом, следовательно, нет возможности растворения в воде кислорода.
3. Есть возможность создать дополнительное давление даже в верхней точке системы отопления, что уменьшает риск образования воздушных «пробок» в верхних радиаторах.
4. Нет необходимости постоянно следить за уровнем воды в системе и постоянно ее подливать.
5. Можно использовать специальный незамерзающий теплоноситель. В системах с открытым расширительным баком его нельзя использовать, так как он очень быстро испаряется.

Что такое группа безопасности котла и для чего она нужна?



Еще один элемент безаварийной работы котла, о котором часто забывают и пренебрегают, - это группа безопасности котла. Группа безопасности котла предназначена для защиты закрытых систем отопления от избыточного давления и завоздушивания.
Включает в себя: предохранительный клапан для защиты от избыточного давления, автоматический воздухоотводчик, смонтированный в самой верхней точке системы отопления служащий  для предотвращения образования воздушных пробок, контрольно-измерительную арматуру (манометр, термометр) служащих для визуального контроля  работы системы отопления.



Устанавливается группа безопасности  на подающем трубопроводе на минимальном расстоянии от котла. При этом, что очень важно (!), между котлом и группой безопасности не должно быть запорной арматуры.



Можно ли обойтись без циркуляционного насоса в системе отопления?

Можно, но только в открытой системе. В открытой системе  циркуляция происходит за счет разницы удельного веса теплоносителя в подающей трубе и теплоносителя в обратной трубе. Для снижения гидравлического сопротивления в таких системах применяются трубы увеличенного диаметра, что не всегда приемлемо с эстетической точки зрения, а для заполнения системы требуется большее количество теплоносителя. Несмотря на простоту и относительную дешевизну, такой способ отопления имеет ограниченное применение, прежде всего потому, что пригоден только для домов небольшой (до 100 м2) площади, а также потому, что это очень энергозатратный способ отопления. Чтобы нагреть дом до нужной температуры требуется очень много топлива. Еще одна проблема, с которой сталкиваются постоянно владельцы открытых систем – это неравномерность прогрева. В ближайших к котлу приборах отопления идет перегрев, а в наиболее отдаленных приборах не хватает тепла.

Все эти и другие проблемы решает установка циркуляционного насоса. Его несложно подобрать, а стоимость настолько невысока, что насос окупается уже через 5-6 месяцев работы и начинает экономить владельцам до 25% затрат на отопление.

Несколько рекомендаций по установке насоса позволят вам избежать ошибок и трудностей в последующей эксплуатации:

Циркуляционный насос должен устанавливаться на обводном байпасе с возможностью полного отключения.

1. Перед насосом обязательно должен быть установлен фильтр, так как рабочее колесо циркуляционного насоса очень чувствительно к механическим примесям.
2. Перед пуском насоса обязательно нужно открыть выпускной воздушный винт, чтобы удалить воздух из насоса.
3. Насос должен устанавливаться таким образом, чтобы ось рабочего колеса была в горизонтальном положении.

Зачем нужен автоматический редуктор подпитки?

В отопительный период в системе отопления происходит уменьшение количества воды вследствие протечек, аварийного выброса некоторого количества воды при перегреве, других каких-то причин. И рано или поздно возникает необходимость добавления воды в систему. И опять нам на помощь приходит «чудо инженерной мысли».

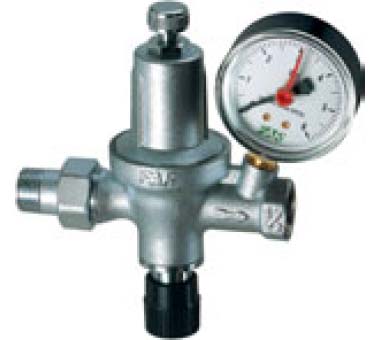

Автоматический редуктор подпитки служит для своевременного пополнения системы водой. Он врезается в обратный трубопровод и подводит воду из системы водоснабжения. В редукторе подпитки встроен обратный клапан, для предотвращения выхода теплоносителя из системы отопления, фильтр-грязевик, регулировочный винт для настройки требуемого давления и манометр. В нормальном состоянии редуктор подпитки всегда закрыт, но как только давление в системе падает ниже установленного, то клапан редуктора открывается и подает воду в систему отопления до достижения требуемого. Таким образом, практически без вашего участия система всегда находится наполненной, и вы можете спать спокойно.

Конечно же, это только самая малая часть элементов частной котельной. Но и это самая главная часть, без которой котельная просто не может полноценно и безопасно работать. И не забывайте, как нет предела совершенству, так и нет предела  совершенствованию и автоматизации вашей котельной.

Карпенков Станислав, менеджер салона "Кей Си Техник", г.Кемерово
