Для чего нужны фитинги и как их выбирать?

Специалисты выделяют 4 вида фитинга, в зависимости от сферы использования, методов производства, материала и т. д.

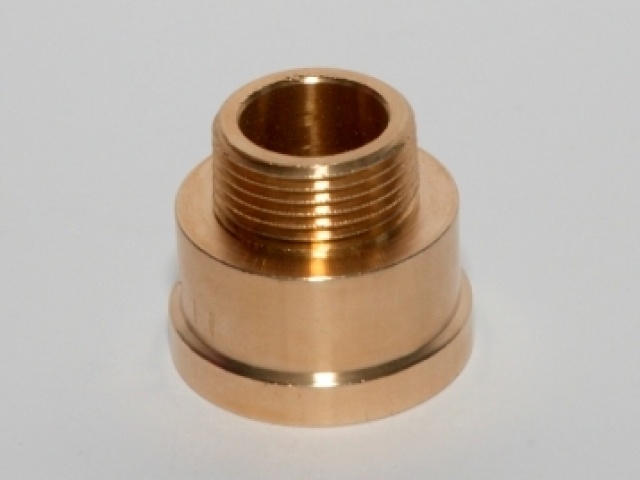

Самые первые фитинги, которые стали использоваться, это резьбовые фитинги. Конструкция такого фитинга представляет собой деталь, с внутренней резьбой, с помощью которой и соединяются трубы. Некоторое время назад это был один из самых оптимальных способов соединения труб, хотя и сейчас резьбовые фитинги используются для чугунных и стальных труб. Такие фитинги не рассчитаны на трубы из мягкой меди и пластика.



Для труб разных диаметров используются компрессионные фитинги. Трубы в этом случае соединяются методом спайки, но вместо припоя используется обжимное кольцо, которое затягивается соединительной гайкой. Преимущество таких фитингов: это просто идеальный вариант быстро и эффективно устранить аварию, но, к сожалению, такие фитинги годятся только в качестве временной защиты. Сегодня на рынке можно найти медные, пластиковые, латунные, стальные и металлопластиковые компрессионные фитинги.

Фитинги для капиллярной спайки соединяют трубы с помощью припоя, который состоит из проволоки олова, меди, серебра. Проволока прячется под резьбой. Монтаж фитингов этого типа осуществляется следующим образом: деталь надевается на смазанную специальным флюсом трубу, место соединения нагревается до тех пор, пока припой не растает и не затечет в щели между фитингом и трубой. Место зачищается и шлифуется. Этой самый эффективный метод соединения труб, но он подходит только для металлических труб.

Для соединения пластиковых и металлопластиковых труб используется пресс-фитинг. Это очень надежный способ соединения, хотя для его осуществления требуется специнструмент – пресс. Это ограничивает сферу использования большими строительными площадками. Такие фитинги состоят из колец, одно из которых имеет зубчики. Соединения происходит следующим образом: если надавить на фитинг с помощью специального ключа-съемника, зубчики входят в другое кольцо. Преимущество таких фитингов состоит в том, что их можно использовать два-три раза - с помощью того же ключа фитинги можно спокойно снять. Качество соединения высокое. Такие фитинги подходят для всех видов труб.

Фитинги - элементы трубопровода, служащие для соединения его отдельных частей между собой. Отличие их от других аналогичных элементов - фланцев, отводов, переходов - состоит в том, что фитинги соединяют различные элементы трубопровода между собой при помощи резьбы, нарезанной на них и соединяемых частях трубопровода. Резьба может быть нарезана как на внутренней части фитингов и труб, так и на внешней. Вышеуказанные же элементы соединений (фланцы, отводы, переходы и др.) осуществляют соединение труб между собой при помощи сварки, болтов и пр.

Фитинги обычно наиболее широко применяются на конечных ветвях трубопровода, т. е. после входа линии в здание и при проводке по этому зданию. Они имеют небольшие ДУ, наиболее употребительны ДУ15, ДУ20, ДУ25, ДУ32, ДУ40.

К фитингам относятся:

• бочата и муфты, предназначенные для соединения различных частей трубопровода между собой;
• уголки, используемые для изменения направления линии;
• тройники и кресты, применяемые для разветвления трубопровода;
• сгоны, для соединения уже проложенных труб;
• пробки для заглушки какой-то ветви и др.

Одна из разновидностей фитингов - муфта. Она предназначена для соединения между собой двух труб. Самая простая муфта представляет из себя отрезок трубы, на внутренней поверхности которого нарезана резьба Для соединения труб с помощью муфты на внешней поверхности соединяемых труб нарезается резьба, на которую навинчивается муфта, используя какой-либо уплотнитель (лен, пакля, энергофлекс, полиэтиленовая лента и пр.). С другой стороны муфты в нее вворачивается другая труба (опять же с уплотнителем) с такой же внешней резьбой, как и на первой трубе. Такая муфта называется простой.

Уплотнитель используется практически всегда для резьбовых соединений, поэтому в дальнейшем мы не будем на этом акцентировать внимание, и если будет говориться о соединении по резьбе, то будет подразумеваться, что при этом используется и уплотнитель.

В отличие от нее бывают муфты переходные, служащие для перехода с одного ДУ на другой. В этом случае с одной стороны муфта имеет диаметр входящей в нее трубы, с другой стороны - диаметр выходящей трубы, который по величине отличается от первого.

Если муфта имеет ровную внешнюю поверхность, например, муфта, выполненная из отрезка трубы, то соединение ее с трубами осуществляется с помощью разводного ключа, т. к. иначе прочно закрепить ее для завинчивания сложно. Бывают же муфты, у которых на внешней поверхности имеются выступы в виде своеобразных ребер. В этом случае для ее соединения с трубой можно воспользоваться гаечным ключом, т. к. эти ребра не дадут гаечному ключу проворачиваться при монтаже муфты в трубопровод.

Иногда встречаются муфты с внешней поверхностью, выполненной в виде шестигранной гайки. Часто такую муфту называют удлиненной гайкой.

Еще одним из видов фитингов является т. н. бочонок. Это элемент, похожий на муфту, и применяемый в основном для тех же целей, только резьба у него нарезана на внешней поверхности, а не на внутренней, как у муфты. Т. е. в самом простом виде он представляет собой отрезок трубы с нарезанной резьбой. Бочата применяются в основном на конце какой-либо из ветвей трубопровода, когда эту ветвь необходимо закончить установкой какого-то агрегата, напр., крана.

Вот пример использования бочонка. Скажем, в какое-то помещение входит водопроводная труба с внешним ДУ20 мм. К ней надо подсоединить кран, имеющий соединительную часть в виде трубы с внутренним диаметром 15 мм. Тогда наиболее оптимальной конструкцией для их соединения друг с другом будет следующая. На трубу ДУ20 мм навинчивается переходная муфта, с ДУ20 на Ду15, в муфту со стороны ДУ15 ввинчивается бочонок ДУ15, а на этот бочонок навинчивается кран. Вот таким образом наш кран оказался подсоединенным к водопроводной трубе, входящей в помещение. Этим краном заканчивается одна из ветвей водопровода, входящего в данное здание.

Сгон очень похож на бочонок. Однако, если посмотреть на него повнимательнее, то можно заметить, что с одной стороны резьба у него нарезана значительно длиннее, нежели на другой. Для чего это сделано? Дело здесь вот в чем. Представим такую картину. Имеются две части трубопровода, и та, и другая жестко закреплены. Между ними имеется разрыв. Этот разрыв надо устранить и соединить обе части трубопровода в одно целое.

Наиболее оптимальное решение данной задачи - это использовать сгон. Длина его должна быть примерно равна длине разрыва. Короткой своей стороной он соединяется по резьбе с одной из труб (чаще с помощью муфты) и закрепляется там почти накрепко, создавая лишь возможность чуть-чуть провинчиваться сгону. Затем со стороны длинной резьбы на него навинчивается муфта (это можно сделать и в самом начале), конец сгона подводится вплотную, насколько это можно, ко второй трубе, и муфта начинает сворачиваться со сгона и переходить частично на резьбовой соединительный участок второй трубы. При этом, чтобы муфта без проблем вошла на резьбу второй трубы, сгон, возможно, придется во время данной процедуры несколько поворачивать по своей оси. Накрученную муфту часто контрят контргайкой для исключения возможности по какой-либо причине ей откручиваться во время эксплуатации.

Таким образом, сгон позволяет соединять две части трубопровода, которые жестко закреплены на своих местах, в связи с чем их нельзя двигать, вращать и т. п. во время монтажа линии

Уголок, или угольник, как говорилось выше, позволяет изменять направление прокладки трубопровода в местах, предусмотренных проектом. Это фактически муфта, согнутая под углом 90 градусов. Реже можно встретить изогнутый под 90 градусов бочонок, называемый также уголком, только с наружной резьбой. Принцип их использования один и тот же. В конце прямого участка трубопровода навинчивается уголок, с другой стороны этого уголка в него ввинчивается труба, являющаяся началом нового участка линии. И так далее, если линия меняет направление не один раз.

Если с какого-то места трубопровод начинает разветвляться на несколько направлений, то здесь не обойтись без такого вида фитингов, как тройник или крест. Тройник, не прерывая основную ветвь трубопровода, начинает новую. Если необходимо новую ветвь эпизодически отключать от основной, то сразу после тройника в начале этой ветви ставится какое-либо устройство, выполняющее данную функцию (напр., вентиль).

Пробки, или заглушки нужны или для временного закрытия какой-то ветви трубопровода, напр., при его ремонте, или для ее постоянного закрытия.

Крест ответвляет прямое направление сразу на две ветви, каждая из которых в дальнейшем может опять же разветвляться с помощью тройников или крестов.

Все металлические фитинги изготовляются чаще всего из стали, чугуна, бронзы, латуни и других сплавов. Стальные могут быть как покрыты каким-либо антикоррозионным материалом, так и непокрыты. Антикоррозионные покрытия в основном - хромом, цинком, никелем. Покрытие цинком и хромом чаще применяется при использовании фитингов в условиях атмосферных воздействий, когда нежелательно появления на их поверхности ржавчины. Никелевое покрытие более дорогое и применяется при установке в квартирах различной сантехники.

Специалисты утверждают, что трубы и фитинги - это едва ли не единственные позиции, которые нельзя покупать на рынках, несмотря на их изобилие и дешевизну. Для того чтобы у вас все работало надежно и долго, есть простая формула: фирменная труба, плюс оригинальные фитинги, плюс специальный инструмент и конечно, профессиональный монтаж.

Экономить на трубе и фитингах категорически нельзя!

Защитить себя от возможных убытков нужно не только страхованием имущества, но и очень педантичным, придирчивым отношением к оформлению покупки. Во-первых, проверить наличие сертификата соответствия и маркировку изделия. На оригинальных деталях маркировка должна быть нанесена непосредственно на корпус изделия. Важно внимательно осмотреть деталь, которую вы собираетесь купить, будь то фитинг, шаровый кран или что другое. Изделие должно быть гладко отшлифованным, на внутренней поверхности не должно оставаться остатков литья, в противном случае лучше отказаться от его покупки. Дело, как вы понимаете, не в красоте: как правило, необработанные внутренние поверхности являются косвенным признаком высокого содержания цинка в сплаве, а он делает изделие более хрупким. Изделие потому и не обрабатывается, чтобы не появилось сколов, но использовать такой элемент в сантехнической системе - не самая лучшая идея. Детали могут быть никелированные, хромированные: обязательно надо заглянуть внутрь, чтобы понять, что предлагается.

Чем выше содержание меди в сплаве - тем лучше. Медь почти не подвержена коррозии, что дает ей возможность универсального применения. Она одинаково хороша для холодной и горячей воды, газа, систем отопления и кондиционирования.

Что может случиться, если не обратить на это внимание или вообще купить изделие без сертификата и паспорта?

Диапазон использования изделий с различными примесями в сплавах очень ограничен. Если речь идет о системе водоснабжения, подключающейся к общегородской системе, следует представлять, что горячая хлорированная вода будет вымывать цинк из труб, постепенно истончая стенки фитингов. Примерно через год почти новая сантехника может не выдержать напора воды, особенно, если речь идет о многоэтажном доме и трубах с высоким давлением. Кроме того, сам процесс вымывания цинка из сплава опасен для здоровья: хлор, содержащийся в водопроводной воде, вступает в соединение с цинком, образуя вредный для здоровья хлорид. То есть даже на трубопроводах с холодной водой фитинги с высоким содержанием цинка лучше не устанавливать.

По возможности стоит лучше выбрать один тип труб надежного изготовителя и на их основе создавать систему, подбирая фитинги из меди или латуни. Конечно, нежелательны контактные соединения элементов из различных металлов.

Если речь идет об обновлении целого участка системы, какие трубы предпочтительнее?

Общеизвестные стальные трубы уже выходят из применения. Они слишком тяжелы, трудоемки, склонны ржаветь и зарастать известковыми отложениями. В ходу тонкие и прочные медные трубы, пластиковые полипропиленовые либо металлопластиковые трубы из полиэтилена с алюминиевой прослойкой. Стальные трубы более всего подвержены коррозии. Для холодного и внешнего водопровода делают трубы из полиэтилена, для канализации - трубы из ПВХ, для горячего водоснабжения и подводки к отопительным системам прекрасно подойдут трубы из полипропилена.

Почему так важно, чтобы установку осуществлял специалист?

Потому что за качество установки несет ответственность он. Если мастер отказывается дать гарантии по установке фитинга, смесителя, полотенцесушителя - чего угодно, лучше задуматься над этим и вернуть изделие в магазин, предварительно посоветовавшись со специалистом, какой выбор он считает более надежным, не внушающим опасений. Правильное соблюдение всех процедур и сохранность всех сертификатов, товарных чеков и иных документов, свидетельствующих, что сантехническое изделие не является вашей самоделкой, а выполнено специалистами, защитит вас от претензий соседей в случае неприятной ситуации с затоплением и, главное, снизит риск ее возникновения.
