Принцип работы пластинчатого теплообменника

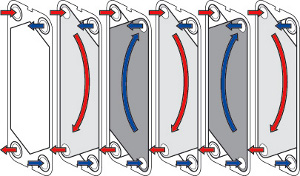

Передача тепла в пластинчатых теплообменниках осуществляется от горячего теплоносителя к холодной (нагреваемой) среде через стальные гофрированные пластины, которые установлены в раму и стянуты в пакет. В процессе теплообмена жидкости движутся навстречу друг другу (в противотоке). В местах их возможного перетекания находится либо стальная пластина, либо двойное резиновое уплотнение, что практически исключает смешение жидкостей.

Все пластины в пакете пластинчатого теплообменника одинаковы, только развернуты одна за другой на 180°, поэтому при стягивании пакета пластин образуются каналы, по которым и протекают жидкости, участвующие в теплообмене. Такая установка пластин обеспечивает чередование горячих и холодных каналов. Вид гофрирования пластин и их количество, устанавливаемое в раму, зависят от эксплуатационных требований к пластинчатому теплообменнику.

В теплообменниках «Ридан» применяются пластины датской компании Sondex.

Разборные

Применяются для теплообмена между различными жидкими и газообразными средами.

Паяные

Эффективны в технологических процессах, использующих неагрессивные жидкости без механических примесей. Паяные пластинчатые теплообменники отличаются компактностью, отсутствием протечек и устойчивостью к нагрузкам, невысокой стоимостью, не требуют обслуживания.

Сварные

Многофункциональность конструкции позволяет использовать сварные пластинчатые теплообменники в большинстве процессов, связанных с переработкой нефти и газа.

Пластины Sondex

Особое внимание, уделяемое Sondex качеству поверхности пластин, является гарантией долгой службы готового теплообменника и снижает скорость его загрязнения.
