Арматура / Запорная и трубопроводная арматура / HERZ

Узлы подключения ГЕРЦ для радиаторов с нижней подводкой

Узлы подключения ГЕРЦ-3000 с регулируемым байпасом для одно- и двухтрубных систем
с гидравлической настройкой, перекрытием, сливом и наполнением, подключение к радиатору G 3/4

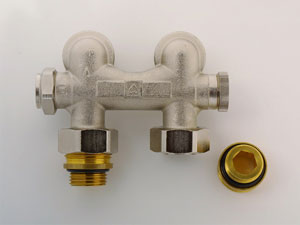

Узел подключения ГЕРЦ-3000 с байпасом,проходной
Межцентровое расстояние 50 мм, подключение к радиатору G 3/4 накидной гайкой. Наружная резьба со стороны трубы для фитингов G 3/4. фитинги заказываются отдельно. Размер ¾, Kvs 1,7 м³/ч



 Узел подключения ГЕРЦ-3000 с байпасом, угловой, слив слева
Межцентровое расстояние 50 мм, подключение к радиатору G 3/4 накидной гайкой. Наружная резьба со стороны трубы для фитингов G 3/4. фитинги заказываются отдельно. Размер ¾, Kvs 1,7 м³/ч

 Узел подключения ГЕРЦ-3000 с байпасом,угловой, слив справа
Межцентровое расстояние 50 мм, подключение к радиатору G 3/4 накидной гайкой. Наружная резьба со стороны трубы для фитингов G 3/4. фитинги заказываются отдельно. Размер ¾, Kvs 1,7 м³/ч

с гидравлической настройкой, перекрытием, сливом и наполнением, подключение к радиатору Rp 1/2

Узел подключения ГЕРЦ-3000 с байпасом, проходной
Межцентровое расстояние 50 мм, подключение к радиатору Rp 1/2 накидной гайкой. В комплект входят 2 переходных ниппеля. Наружная резьба со стороны трубы для фитингов G 3/4. Фитинги заказываются отдельно. Размер Rp 1/2 x G 3/4



Узел подключения ГЕРЦ-3000 с байпасом, угловой, слив слева
Межцентровое расстояние 50 мм, подключение к радиатору Rp 1/2 накидной гайкой.
В комплект входят 2 переходных ниппеля 1 3002 31.
Наружная резьба со стороны трубы для фитингов G 3/4. Фитинги заказываются отдельно. Размер Rp 1/2 x G 3/4



 Узел подключения ГЕРЦ-3000 с байпасом, угловой, слив справа
Межцентровое расстояние 50 мм, подключение к радиатору Rp 1/2 накидной гайкой.
В комплект входят 2 переходных ниппеля 1 3002 31.
Наружная резьба со стороны трубы для фитингов G 3/4.
Фитинги заказываются отдельно. Размер Rp 1/2 x G 3/4



с двухсторонним перекрытием, управление спереди, подключение к радиатору G 3/4

Узел подключения ГЕРЦ-3000 проходной
Межцентровое расстояние 50 мм, подключение к радиатору G 3/4. Наружная резьба со стороны трубы для зажимов G 3/4. фитинги заказываются отдельно. Размер ¾, Kvs 1,23 м³/ч



Узел подключения ГЕРЦ-3000 угловой
Межцентровое расстояние 50 мм, подключение к радиатору G 3/4. Наружная резьба со стороны трубы для зажимов G 3/4. Фитинги заказываются отдельно. Размер ¾, Kvs 1,23 м³/ч

с двухсторонним перекрытием, управление спереди, подключение к радиатору Rp 1/2

Узел подключения ГЕРЦ-3000 проходной
Межцентровое расстояние 50mm, подключение к радиатору Rp 1/2. В комплект входят 2 переходных ниппеля. Наружная резьба со стороны трубы для зажимов G 3/4. Фитинги заказываются отдельно. Размер Rp 1/2 xG3/4, Kvs 1,23 м³/ч



Узел подключения ГЕРЦ-3000 угловой
Межцентровое расстояние 50mm, подключение к радиатору Rp 1/2. В комплект входят 2 переходных ниппеля. Резьба со стороны трубы для зажимов G  ¾ . Фитинги заказываются отдельно. Размер Rp 1/2 xG3/4, Kvs 1,23 м³/ч

ГЕРЦ-3000, вентили запорные с наполнением и сливом, подключение к радиатору G 3/4

Проходной
для двухтрубных систем, уплотнение "металл-металл", с накидной гайкой. Наружная резьба со стороны труб G 3/4 (евроконус). Размер G3/4, Kvs 1,9 м³/ч

Проходной
для двухтрубных систем, уплотнение "металл-металл", с накидной гайкой. Универсальная модель со специальной муфтой Rp 1/2 для резьбовой трубы и фитингов. Размер G3/4x Rp1/2,Kvs 1,9 м³/ч

ГЕРЦ-3000, вентили запорные, подключение к радиатору G 3/4

Проходной
для двухтрубных систем, уплотнение "металл-металл", с накидной гайкой. Наружная резьба со стороны труб G 3/4 (евроконус). Размер G3/4, Kvs 1,9 м³/ч

Проходной
для двухтрубных систем, уплотнение "металл-металл", с накидной гайкой. Универсальная модель со специальной муфтой Rp 1/2 для резьбовой трубы и фитингов. Размер G3/4x Rp1/2, Kvs 1,9 м³/ч

Узлы подключения ГЕРЦ-3000, межцентровое расстояние 50 мм, со встроенным термостатическим клапаном, для однотрубных систем

Проходной
Подключение к радиатору G 3/4 с конусом.
Наружная резьба со стороны труб G 3/4 (евроконус). Размер G3/4, Kvs 1,25...1,75 м³/ч

Проходной
Подключение к радиатору Rp 1/2. В комплект входят два переходных ниппеля 1 3002 31. Наружная резьба со стороны труб G 3/4 (евроконус). Размер Rp1/2xG3/4, Kvs 1,25...1,75 м³/ч

Угловой
Подключение к радиатору G 3/4 с конусом. Наружная резьба со стороны труб G 3/4 (евроконус). Размер G3/4, Kvs 1,25...1,75 м³/ч

Угловой
Подключение к радиатору Rp 1/2. В комплект входят два переходных ниппеля 1 3002 31. Наружная резьба со стороны труб G 3/4 (евроконус). Размер Rp1/2xG3/4, Kvs 1,25...1,75 м³/ч

Узлы подключения ГЕРЦ-3000 со встроенным термостатическим клапаном для двухтрубных систем (букса клапана - с открытой шкалой предварительной настройки), межцентровое расстояние 50 мм


Проходной, с возможностью гидравлическойнастройки
Подключение к радиатору G 3/4 с конусом. Наружная резьба со стороны труб G 3/4 (евроконус). Размер G3/4, Kvs 0,14...0,55 м³/ч

Проходной, с возможностью гидравлической настройки
Подключение к радиатору Rp 1/2. В комплект входят два переходных ниппеля 1 3002 31. Наружная резьба со стороны труб G 3/4 (евроконус). Размер Rp1/2xG3/4, Kvs 0,14...0,55 м³/ч

Угловой, с возможностью гидравлическойнастройки
Подключение к радиатору G 3/4 с конусом. Наружная резьба со стороны труб G 3/4 (евроконус). Размер G3/4, Kvs 0,14...0,55 м³/ч

Угловой, с возможностью гидравлическойнастройки
Подключение к радиатору Rp 1/2. В комплект входят два переходных ниппеля 1 3002 31. Наружная резьба со стороны труб G 3/4 (евроконус). Размер Rp1/2xG3/4, Kvs 0,14...0,55 м³/ч


Узлы подключения ГЕРЦ-3000 для двухтрубных систем
с двухсторонним, сливом и наполнением, перекрываемые, подключение к радиатору G 3/4

Узел подключения ГЕРЦ-3000 проходной
Межцентровое расстояние 50 мм, подключение к радиатору G 3/4 накидной гайкой. Наружная резьба со стороны трубы для зажимов G 3/4. фитинги заказываются отдельно. Размер ¾, Kvs 1,23 м³/ч

Узел подключения ГЕРЦ-3000 угловой
Межцентровое расстояние 50 мм, подключение к радиатору G 3/4 накидной гайкой. Наружная резьба со стороны трубы для зажимов G 3/4. фитинги заказываются отдельно. Размер ¾, Kvs 1,23 м³/ч

с двухсторонним сливом, наполнением и перекрытием, подключение к радиатору Rp 1/2 Узел подключения ГЕРЦ-3000 проходной
Межцентровое расстояние 50mm, подключение к радиатору Rp 1 /2.
В комплект входят 2 переходных ниппеля. Наружная резьба со стороны трубы для зажимов G 3/4.
Фитинги заказываются отдельно. Размер Rp 1/2 xG3/4

Узел подключения ГЕРЦ-3000 угловой
Межцентровое расстояние 50mm, подключение к радиатору Rp 1 /2.
В комплект входят 2 переходных ниппеля. Наружная резьба со стороны трубы для зажимов G 3/4.
Фитинги заказываются отдельно. Размер Rp 1/2 xG3/4
